Projekt Decauville-Feldbahnlok für 600mm Spurweite in Spur 5:

Baubericht einer kohlegefeuerten Decauville Echtdampflokomotive im Maßstab 1:6



Herzlich willkommen zum Auftakt eines ganz besonderen Projekts auf dem fein-3d-Blog! Während sich in unserem Shop meist alles um den hochauflösenden SLA-Harzdruck im Miniaturmaßstab dreht, widmet sich dieses Langzeitprojekt der klassischen Feinmechanik und dem schweren Maschinenbau im Miniaturformat: dem Bau einer Decauville Echtdampflokomotive im Maßstab 1:6 für die Spur 5" (127 mm Spurweite).

​

Der Clou an diesem Modell: Es wird nicht mit Gas oder Strom betrieben, sondern wie das historische Vorbild echt mit Kohle befeuert.

​

Das Projekt und die Faszination Echtdampf



Der Maßstab 1:6 bedeutet pure Mechanik, die man anfassen kann. Eine kohlegefeuerte Lokomotive stellt höchste Anforderungen an die Materialauswahl, die Präzision und die Verarbeitung. Vom Lasern und Fräsen des Rahmens über das Drehen der Radsätze bis hin zum anspruchsvollen Schweißen des Stahlkessels, der später echtem Dampfdruck standhalten muss – dieses Projekt vereint alle Facetten des traditionellen Metallmodellbaus.

​

Was Sie in diesem Baubericht erwartet

​

Der Bau einer solchen Maschine ist ein Marathon, kein Sprint. In regelmäßigen Abständen werde ich Sie hier auf dem Blog über die einzelnen Bauabschnitte auf dem Laufenden halten. Freuen Sie sich auf detaillierte Einblicke zu folgenden Themen:

​

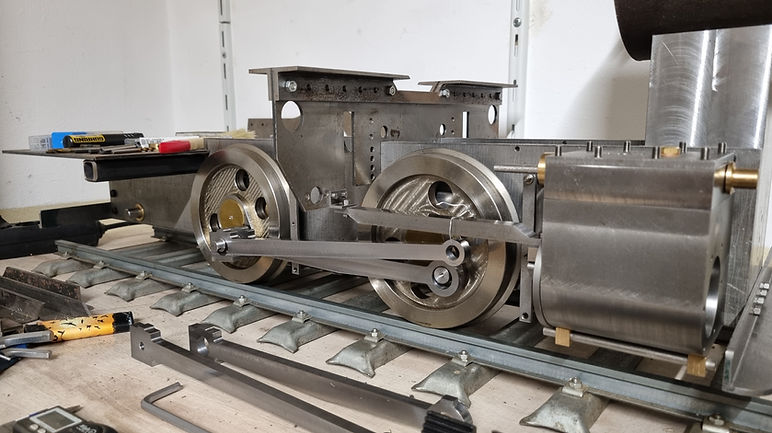

• Der Rahmen und das Fahrwerk: Vom rohen Stahlblech zur rollfähigen Basis

• Die Zylinder und die Steuerung: Das mechanische Herzstück der Lok und die präzise Einstellung der Dampfwege

• Der Kesselbau: Konstruktion, Materialprüfung und das Herzstück der Energieerzeugung unter realen Druckbedingungen

• Die Inbetriebnahme: Die erste Anheizprobe, das Einregulieren der Kohlefeuerung und die Jungfernfahrt auf den Schienen

​

Begleiten Sie mich bei diesem faszinierenden Projekt und erleben Sie Schritt für Schritt, wie aus technischen Zeichnungen und rohem Metall eine lebendige, fauchende Dampflokomotive entsteht.

​​

Technische Daten

​

• Maßstab 1:6

• Spurweite 5" (127mm)

• Treibraddurchmesser 126mm

• Länge über Puffer 719mm

• Zylinderdurchmesser 40mm

• Kolbenhub 54mm

• Hackworth-Steuerung

• Zugkraft 10-15 Erwachsene
